双膜气柜结构示意图

发布时间：2021-12-18

　　双膜气柜外型为3/4球体，由钢轨固定于水泥基座或厌氧罐罐顶上。主体由特殊加工聚酯材质(主要成分为红泥软体复合膜及红泥软软体夹网布)制成，罐体由外膜、内膜、底膜(地上柜)及附属设备组成，具有抗紫外线及各种微生物的能力，高度防火并符合标准。

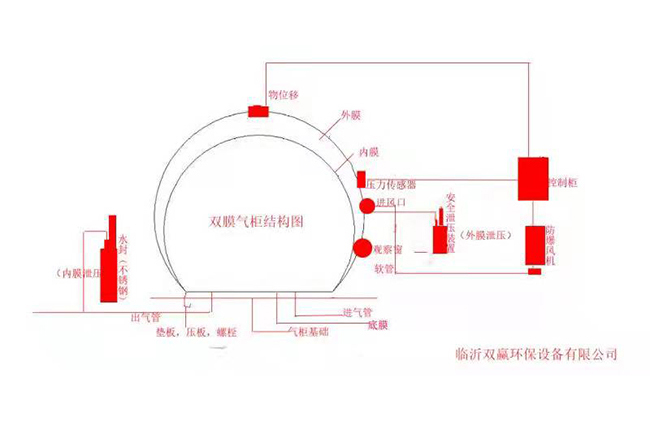

双膜气柜结构示意图

　　底膜：主要用于基础密封，以实现传统基础设施无法达到的防腐、防渗漏、简化安装、使用周期长等优点。

　　内膜：用于隔离沼气和调压气体。

　　外膜：使内膜适用气体恒压输出并对内膜起到保护作用，外膜截面与内膜及底膜的边缘或发酵罐口连接。经过我公司自行设计制作的自动化集气恒压系统在内外膜之间形成一个恒定压力的独立储存空间作为稳定气柜和起到恒压作用。 　也就是说用一个软体球形作为储气柜，储存的气体容积变少控制设备就自动充空气填补，储存气体增多安全保护器就释放空气以平衡压力。为不让气体混合，储存的气体与空气之间使用内膜隔离开。

　　原理：底膜、内膜、外膜共同形成两个空间。内膜空间作为储气空间储存各种气体，外膜与内膜夹层的空间作为调压空间。当储存的气体增加时内膜曲张，控制设备排出外膜的调压空气腾出一定的容量。当内膜储存的气体较少时控制设备向调压层注入空气，平衡柜内的压强，稳定外膜刚度。(即用一个软体球形作为储气柜，储存的气体容积变少控制设备就自动充空气填补，储存气体增多安全保护器就释放空气以平衡压力。为不让气体混合，储存的气体与空气之间使用内膜隔离开。)
